Introduktion til myontomografi for ingeniører og bygherrer

Myontomografi er en ikke-destruktiv billeddannelsesteknik, der udnytter naturligt forekommende kosmiske myoner til at kortlægge tæthedsvariationer i undergrunden. Myonerne dannes i atmosfæren og passerer kontinuerligt gennem jord og konstruktioner. Ved at måle, hvor mange myoner der når frem til sensorer placeret under eller omkring et område, kan man beregne, hvor meget materiale de har passeret, og dermed identificere hulrum, svagzoner, fyld og kompakte lag.

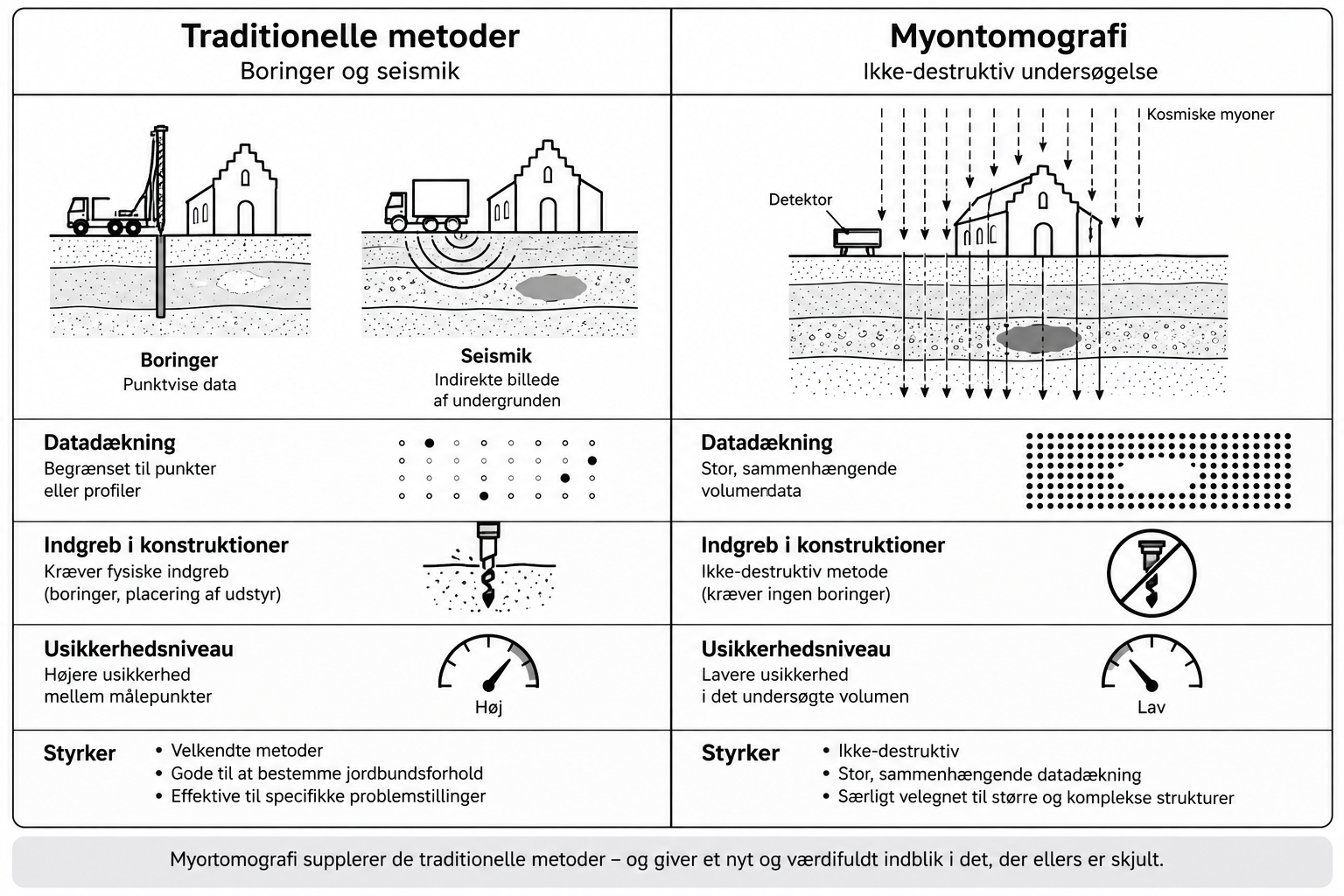

For ingeniører og bygherrer giver teknologien et supplerende beslutningsgrundlag før projektering og udførelse. Myontomografi kan dække større volumener uden boringer, nå dybere end mange geofysiske metoder og udføres uden at forstyrre drift eller trafik. Sammenlignet med traditionelle geotekniske undersøgelser som boringer, CPT og seismik reducerer myontomografi antallet af nødvendige indgreb, giver et mere sammenhængende 3D-billede og kan gentages over tid for at overvåge ændringer. Metoden erstatter ikke klassiske undersøgelser, men kan målrette, optimere og reducere dem, så kritiske zoner identificeres tidligt og usikkerhed i design mindskes.

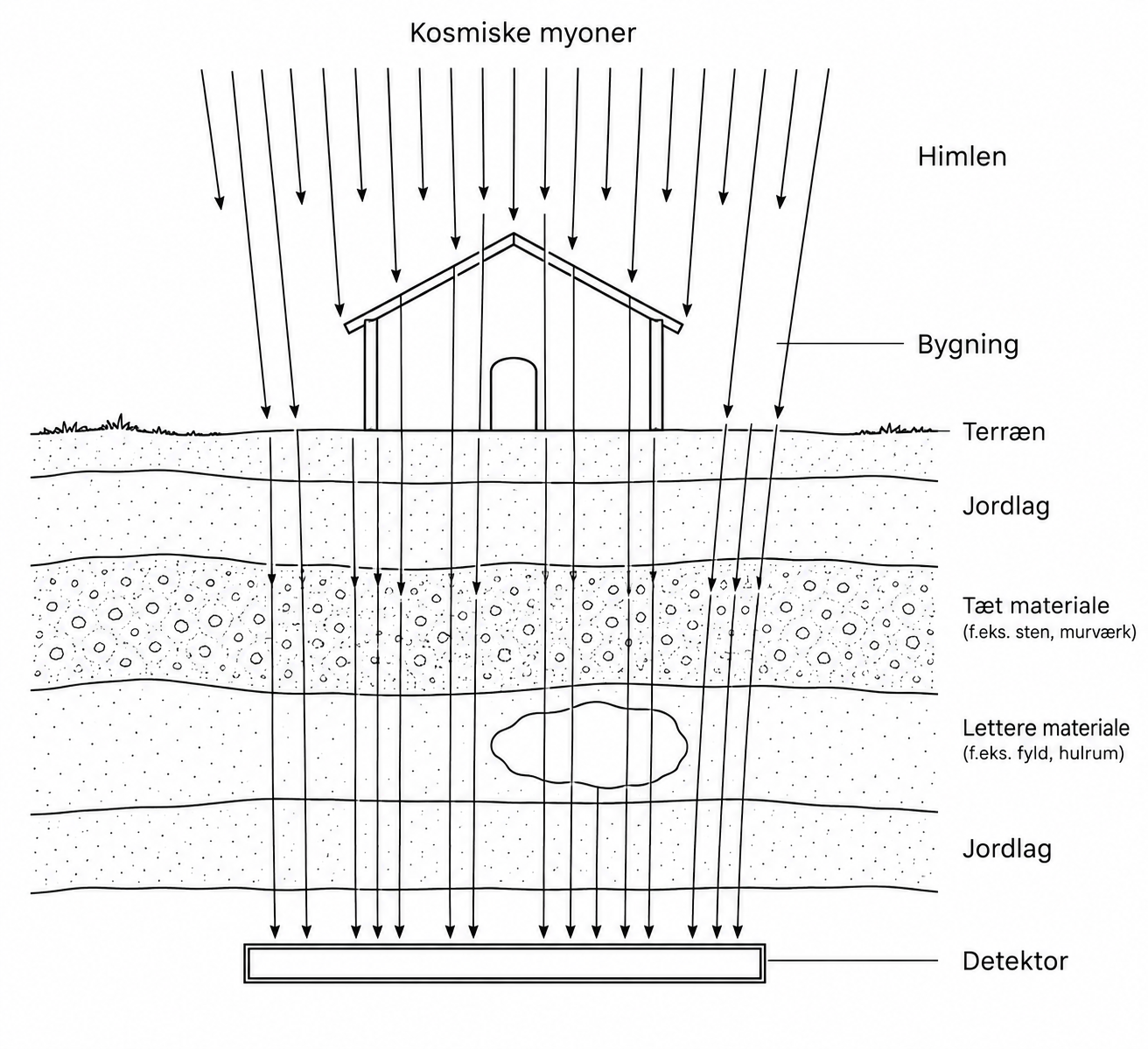

Illustrationsforslag (sort-hvid): Et stiliseret tværsnit med en enkel bygning i kontur på overfladen, underliggende horisontale jordlag og eventuelt et markeret hulrum eller svagzone. Fra himlen tegnes tynde, lige pile ned gennem bygningen og jordlagene mod en simpel rektangulær detektorenhed i bunden. Pilenes tæthed kan varieres for at antyde forskelle i gennemtrængning gennem tunge og lette zoner. Stregen holdes ren og monokrom, uden skygger, så princippet fremstår klart og let at aflæse.

Myontomografi til forundersøgelser af bygningskonstruktioner

Myontomografi udnytter naturlig kosmisk stråling til at skabe tomografiske billeder af tætheden i jord og konstruktioner uden boringer eller indgreb. Metoden er særligt velegnet i tætbebyggede områder, hvor traditionelle geotekniske undersøgelser er vanskelige eller risikable. Ved at måle, hvor mange myoner der passerer gennem undergrunden fra forskellige vinkler, kan man beregne variationer i massefylde og dermed identificere hulrum, svaghedszoner, gamle fundamenter, tunneler og andre strukturer, som påvirker bæreevne og risiko for sætninger.

Typiske anvendelser
1. Kortlægning af jordlagenes komposition: Myontomografi kan skelne mellem f.eks. fyldjord, sand, ler og mere kompakte lag ved at registrere forskelle i densitet. Det giver et rumligt billede af laggrænser og tykkelser, som kan sammenholdes med boreprofiler og geotekniske laboratorieresultater.
2. Identifikation af hulrum og svaghedszoner: Naturlige karsthuler, udvaskede zoner, gamle kældre eller utilstrækkeligt opfyldte udgravninger fremstår som lavdensitetsområder. Disse kan lokaliseres i både dybde og udstrækning, så man kan vurdere kollapsrisiko og behov for forstærkning.
3. Lokalisering af gamle fundamenter og tunneler: Tætte betonkonstruktioner, murværk eller tunnelbeklædning giver højere densitet end omkringliggende jord. Myontomografi kan derfor bruges til at kortlægge ukendte eller dårligt dokumenterede konstruktioner, som kan påvirke nye funderinger eller underboringer.
4. Vurdering af bæreevne og sætninger: Ved at kombinere densitetsmodeller fra myontomografi med geotekniske parametre (f.eks. friktionsvinkel, konsistens og kompressionsmodul) kan man estimere bæreevne og identificere zoner med forhøjet sætningstendens, f.eks. bløde lerlinser eller uensartet fyld.

Trin-for-trin forløb for en undersøgelse
1. Planlægning
Først indsamles eksisterende data: geotekniske rapporter, boreprofiler, gamle tegninger, ledningsplaner og geologiske kort. På den baggrund defineres undersøgelsesområdet, dybdeinterval og de vigtigste spørgsmål: Skal der findes hulrum under en eksisterende bygning? Skal der kortlægges gamle tunneler? Eller skal der laves en generel vurdering af bæreevne for et nyt byggeri? Der udarbejdes en måleplan med placering af detektorer, forventet måleperiode og krav til opløsning. Samtidig vurderes adgangsforhold, strømforsyning, sikkerhed og eventuelle tilladelser.

2. Opsætning af detektorer
Myondetektorerne placeres typisk i kældre, tunneler, brønde eller på terræn, afhængigt af hvad der skal undersøges. Hver detektor består af sensormoduler, der registrerer myonernes retning og antal. De orienteres mod det volumen, der skal afbildes, og fastgøres stabilt for at undgå bevægelser under måleperioden. Der etableres strømforsyning og datalogning (ofte med fjernadgang via mobilnet eller netværk), og systemet kalibreres ved at kontrollere baggrundssignalet og justere for kendte referencepunkter. Alle positioner og orienteringer dokumenteres nøjagtigt i et koordinatsystem, så data senere kan rekonstrueres geometrisk.

3. Måleperiode
Under målingen registrerer detektorerne kontinuerligt myoner, der passerer gennem undergrunden. Da myonfluxen er begrænset, kræver høj opløsning typisk måleperioder fra nogle dage til flere uger, afhængigt af dybde og ønsket detaljeniveau. Jo dybere og jo finere opløsning, desto længere måletid. Systemet overvåges løbende for driftsfejl, temperaturvariationer og eventuelle ændringer i omgivelserne (f.eks. midlertidige konstruktioner eller tunge køretøjer), som kan påvirke data. Rådata lagres med tidsstempler og vinkelinformation for hver registreret partikel.

4. Databehandling
Efter måleperioden overføres data til et analyseværktøj. Først udføres kvalitetssikring: støj og fejlsignaler filtreres, og data korrigeres for kendte systematiske effekter (f.eks. detektorens effektivitet og kosmisk strålings variation). Derefter omdannes myonernes retninger og intensiteter til en tomografisk model ved hjælp af rekonstruktionsalgoritmer, der beregner den gennemsnitlige densitet langs hver strålegang. Resultatet er et 2D- eller 3D-billede af densitetsfordelingen i det undersøgte volumen. Modellen kan integreres i GIS eller BIM, så den kan sammenholdes med boredata, geofysiske målinger og konstruktionsmodeller.

5. Tolkning og beslutningsgrundlag
Geofysikere og geoteknikere gennemgår de tomografiske modeller og identificerer områder med afvigende densitet. Lavdensitetszoner kan indikere hulrum, løs fyld eller bløde lag, mens højdensitetszoner kan pege på klippe, kompakt jord eller skjulte konstruktioner. Disse fund sammenholdes med kendte geologiske forhold og eksisterende data for at reducere usikkerhed. På den baggrund udarbejdes anbefalinger til funderingsstrategi, behov for supplerende boringer, injektering, forstærkning eller ændring af projektets udformning. Resultaterne præsenteres typisk i form af snit, 3D-visualiseringer og kort, ledsaget af en vurdering af usikkerhed og risikoniveau.

Eksempler på konkrete anvendelsesscenarier
• Byggeri i historiske bykerner: Myontomografi kan kortlægge gamle kældre, fundamenter og tunneler under eksisterende bygninger, så nye pælefunderinger kan placeres uden at svække ældre konstruktioner.
• Infrastrukturprojekter: Ved planlægning af nye tunneler eller underføringer kan metoden bruges til at identificere svaghedszoner, hulrum eller uensartede jordlag, som kan give problemer under udgravning eller drift.
• Overvågning af sætninger: I områder med kendte sætninger kan gentagne myontomografiske målinger over tid afsløre ændringer i densitetsfordelingen, f.eks. konsolidering af bløde lag eller udvikling af hulrum, og dermed give et tidligt varsel om øget risiko.

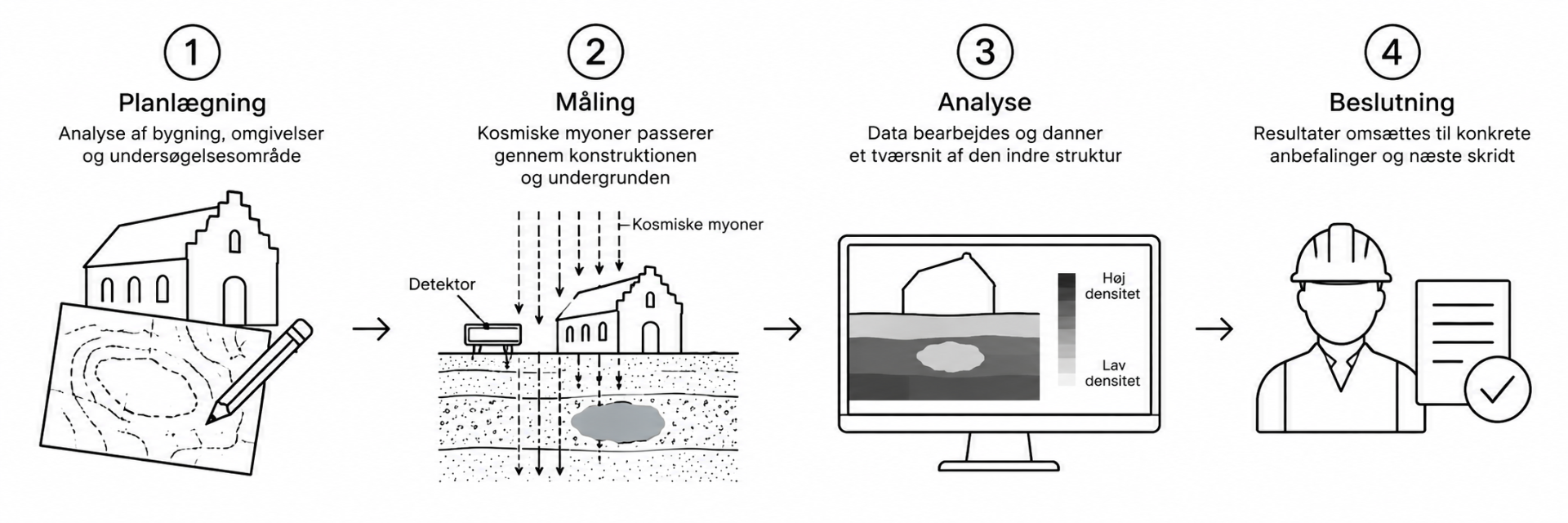

Beskrivelse af enkel sort-hvid illustration
Illustrationen kan bestå af en vandret række med 4 enkle, sort-hvide ikoner, der viser forløbet:
1. Planlægning: Et ikon med en bygning, et simpelt kort og et blyant-symbol, der antyder projektering og planlægning af undersøgelsen.
2. Måling: Et ikon med en rektangulær detektorenhed placeret ved siden af en bygning, med pile ned gennem jorden, der symboliserer myoner, der passerer gennem undergrunden.
3. Analyse: Et ikon med en computerskærm, der viser et skematisk tværsnit med lyse og mørke felter, som repræsenterer områder med lav og høj densitet.
4. Beslutning: Et ikon med en ingeniørfigur eller hjelm og et dokument med et flueben, der symboliserer, at resultaterne omsættes til konkrete anbefalinger for fundering, forstærkning eller videre undersøgelser.
